GIS 設備主要由開關、電流互感器、隔離開關、管道母線、出線套管、伸縮節等設備組成。其中，管道母線是GIS的重要組成部分，其長度一般都在幾百米。GIS設備伸縮節作為管道母線附屬設備，其基本作用是用于GIS設備安裝時長度調節補償及運行后管道母線筒隨季節、環境溫度變化時的伸縮量變化的補償。GIS管道母線長度會隨著環境溫度的變化而變化，如果GIS伸縮節因安裝或制造工藝問題，在該過程中起不到伸縮量調節補償?shù)淖饔茫涂赡茉斐蒅IS設備因伸縮應力作用，造成連接部位變形漏氣，嚴重的導致設備絕緣擊穿。所以，GIS伸縮節運行狀態在線監測是GIS設備日常運維的重要項目。

GIS GIL伸縮節狀態在線監測系統是采用高速ARM芯片作為主控，采用高精度位移傳感器和傾角傳感器相配合，實時采樣運算監測被測物的位移和傾斜數據，實時顯示在OLED屏幕上，并可通過RS485接口上傳數據給上位機。

產品特點

1）體積小、重量輕、安裝方便快捷；

2）自帶OLED屏幕直觀清晰顯示各項參數值；

3）可記錄歷史大位移值和角度變化值，并記錄其發生的時間和溫度數據；

4）可設置位移變化量的報警值，并有聲音報警；

5）主機和傳感器之間可無線數據傳輸，簡單方便；

6）四組主要數據循環分頁面顯示；

7）采用防潮元件，內部電路板有防潮處理，外殼采用304不銹鋼防水結構，保證在戶外環境下正常工作；

8）屏蔽隔離技術的運用，符合GB / T17626-2008的3級標準，保證能夠在強電磁場下工作；

9）具有RS485通訊功能，通訊地址可調；可遠程上傳實時及歷史數據。

GIS GIL伸縮節狀態在線監測系統功能說明：

1）測距功能：裝置具有測量距離功能，采用拉線式測量傳感器。具有較高的測量精度和穩定性。測量精度可以達0.1mm。

2）傾角測量：主機和從機都裝有高精度傾角傳感器，各自測量自身的角度值(X,Y兩個值)統一由主機運算處理數據，計算出相對角度關系。

3）通訊功能：主機帶有標準RS485接口，可以通過協議與上位機聯絡。

4）云端監測：加裝通訊規約機和云端服務器，可遠距離實時監測所有GIS伸縮節的運行狀態。

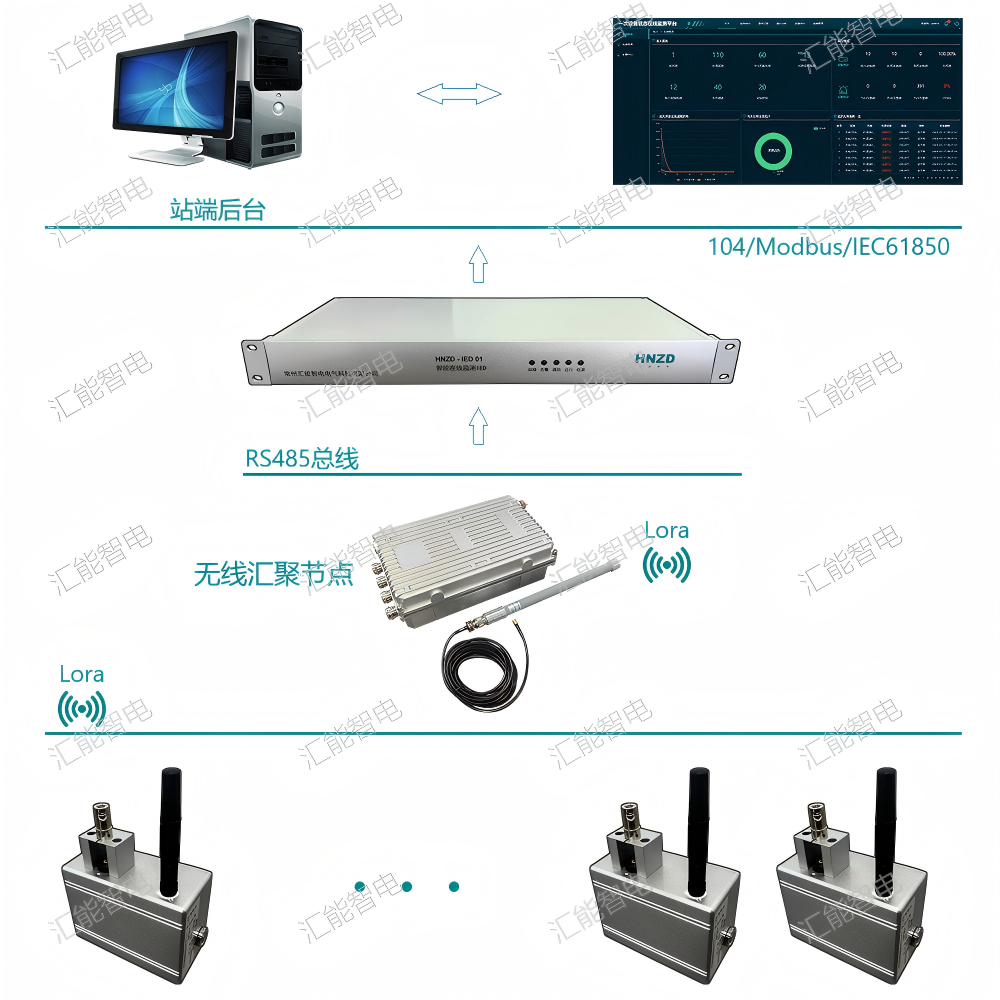

安裝示意圖：
